本液位計產品概要本液位計適用于化工、石油等工業設備容器進行液位表示。

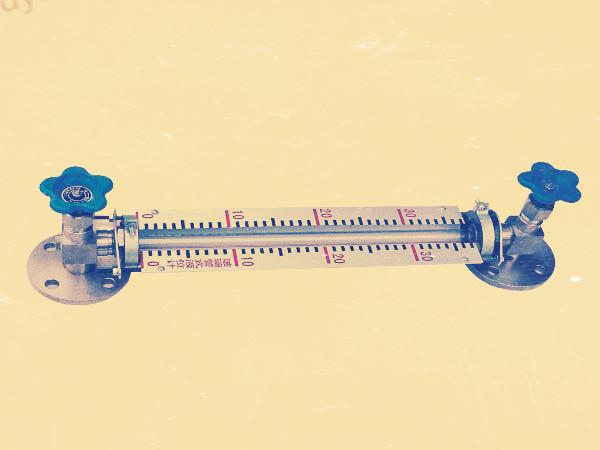

玻璃管液位計詳細信息用途

本液位計適用于化學工業、石油等工業設備容器，作液位標示。

產品結構

儀表的上下閥上安裝有凸緣接頭，與容器連接構成連通器，從玻璃管內直接指示容器內的液位。 結構形式為“ 普通型” -D“ 保溫型” -W有兩種，保溫型配備加熱或冷卻裝置。 該裝置加熱時可利用蒸汽，蒸汽壓力在0.6MPa以下，冷卻時可利用循環水，因此可調節介質的流動性能，保溫套的尺寸為G1/4內螺紋。 上下閥內置鋼球，玻璃因事故被破壞時，鋼球會被容器內的壓力自動密封，防止容器內的介質持續流出。 儀表的上端針閥上安裝有有限堵頭螺釘，為了排氣，下端針閥上也安裝有有限堵頭螺釘，可以排氣、取樣、去污、清洗

主要技術數據

1、工作壓力: &le； 1.0MPa2，工作溫度: &le； 200℃3，針閥自動關閉壓力: &ge； 0.2MPa4、玻璃管的耐熱急變溫度差: 180℃5、儀表的規格由安裝中心距離l制定: L:500、600、800、1000、1100、1200、1400、1700、2000mm (注:本公司接受特殊規格的訂單)。

外形尺寸圖

結構圖
