产品介绍

磁翻板液位计根据具体不同的工作环境，生产出了适应各种环境以及各种材料的液位计，其中包括：液压机液位计 、UHZ-F防腐型磁性翻板液位计 、保温夹套翻板液位计、高温高压磁翻柱液位 、UHZ顶装式磁性浮子液位计 、HG5-1玻璃板液位计、HG5-2防霜液位计、HG5玻璃管式液位计、UNS（UGS）彩色石英管液位计、UHZ-59系列磁翻柱(板)液位计等更多类型产品。

工作原理

根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示.

原理图

安装方法

一：必须先了解自己的设备运行的场合，测量介质是什么，即使自己不知道需要什么材质，我司也可以根据介质确定设备所用材质。　　

二：当配有远传配套仪表时需做到如下几条：应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；远传配套仪表上感应面应面向和紧贴主导管；远传配套仪表零位应与液位计零位指示处在同一水平线上；远传配套仪表与显示仪表或工控机之间的连线蕞好单独穿保护管敷设或用屏蔽二芯电缆敷设；接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。　　

三：应根据介质情况，不定期清洗主导管清除杂质；　　

四：对超过一定长度（普通型＞3米、防腐型＞2米）的液位计：需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；　　

五：磁翻板液位计的安装位置：应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；　　

六：磁翻板液位计调试时：应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）；磁翻板液位计在市面上也有其他叫法，也叫磁性翻板液位计，又或者是磁翻柱液位计，又叫磁性浮子液位计等。但是他们的订购需要知道的参数是一定的，比如腐蚀性的介质需要防腐的材质，防腐的等级根据介质的腐蚀性等级等量变化。

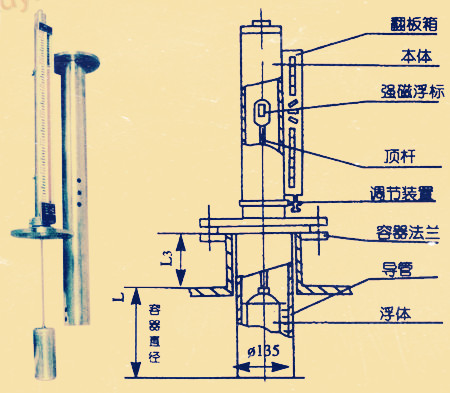

安装图

应用范围

磁翻板液位计广泛用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液化气、液氢、强酸碱液、弱酸碱液、发电厂锅炉汽包、高低加、回水箱高低压加热器、凝结器、蒸发患有主其他压力容器内与1Cr8NitTi、304+PTEE（聚四氟乙烯）、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。

注意事项

1.的对超过一定长度（普通型>3米、防腐型>2米）的液位计。

2.磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；

3.当配有远传配套仪表时需做到如下几条：

4.应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；

5.远传配套仪表上感应面应面向和紧贴主导管；

6.调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）；

7.应根据介质情况，不定期清洗磁翻板液位计的主导管清除杂质。

技术参数

测量范围：300~12500mm

精确度：指示±10mm

测量原理：浮力原理、磁耦合传感技术

测量介质：各种液体及腐蚀、易燃易爆液体介质

输出形式：现场显示、报警、变送器输出

工作压力：≤6.3Mpa

介质温度：≤450℃

介质密度：≥0.45g/cm3

介质粘度：≤0.15pa·s

防爆等级：Exd Ⅱ BT6.ExiacT6

防护等级：IP66

材质：各种牌号不锈钢、PVC等

连接方式：法兰DN20、DN25（松套）

安装方式：侧装、顶装

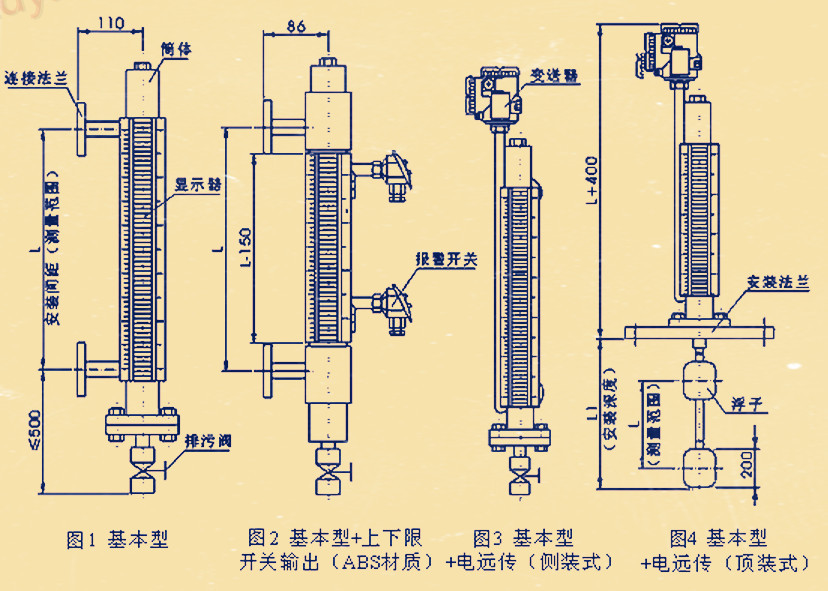

结构图

结构特点

1、磁翻板液位计结构

液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动，浮子内的永久磁钢通过磁耦合作用，驱动红、白色翻柱翻转180’液位上升时，翻柱由白色转为红色，下降时，翻柱由红色转为白色，从而实现液位的指示。

2、上下限开关输出

利用磁性浮子随液位移动，使安装在液位计立管设定位置上的簧片开关动作，实现开-关控制或报警。

3、液位计电远传

在磁翻板液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，转换成0～10或4～20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。

选型表
