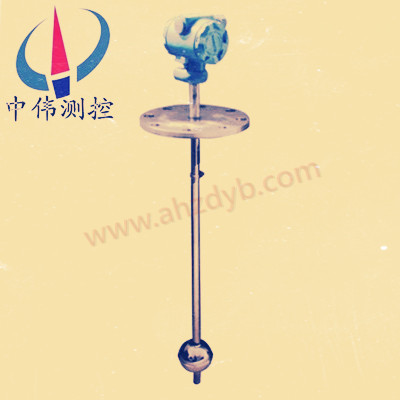

ZW-UQD-91頂裝式浮球液位變送器產品簡介品牌中偉測量控制應用領域石化、制藥、食品、造紙、礦物、冶金、鋼鐵、電力、輕工業、建材、環保、飼料、醫藥、水泥、塑料等產地的國產加工定制是頂加載式浮球液位變送器為液位傳感器和智能HART板(電流轉換器) 由以下兩部分構成，浮球與液位同步變化，控制離合器的開閉，使傳感器內的電阻線性變化，通過變換器將電阻的變化變換為4~20mA的標準電流信號，重疊HART數字信號并輸出。 遠程供給控制室能夠實現液位的自動檢測控制記錄。

頂裝載式浮球液位變送器詳細信息液位計>； >； ZW-UQD-91頂球液位(計)變送器:

一、ZW-UQD-91頂裝式浮球液位變送器儀器介紹:頂裝式浮球液位寄存器對于采用304不銹鋼、pvc、PTFE等材料作為保護管和安裝固定件的腐蝕性強的介質，使用聚四氟乙烯燒結接觸介質金屬保護管、浮球的表面，防止液位計被腐蝕。 根據用戶的要求預設傳感器元件，浮球根據液面的上下移動改變傳感器元件的預設狀態，發出開關信號，實現液面的監控。
二、ZW-UQD-91頂裝式浮球液位變送器結構原理:浮球液位變送器主要由磁浮球、傳感器、變送器三部分組成。 隨著磁浮球隨著液面的變化，沿著導管上下移動時，浮球內的磁鋼吸附傳感器內相應位置的雙簧管，使傳感器的總電阻值變化，將變化的電阻信號在變送器中變換為4-20mA的電信號并輸出，使用數字面板儀表或柱狀數字儀表遠程檢測液面水平 用其他調節器構成液位一定值調節電腦控制系統，也可實現對液位的PID連續遠程控制。
三、應用范圍:頂裝式浮球液位變送器適用于煉油、化工、造紙、食品和制藥等行業，也適用于污水處理、各種開放和壓力容器內介質液位的測量，是測量地下貯槽和高層罐液位的特別理想的儀器。
四、ZW-UQD-91頂裝式浮球液位變送器獨特優勢: 1、一體化液位計設計、設置方便2、三線式布線，聲波發射強3 .低死角、高靈敏度4 .智能信號處理技術適應各種情況5、液位計獨特的自動功率控制、自動增益控制6 .過電壓過流保護、雷電保護7 .光電隔離4~20mA的電流輸出8 .故障保護、電流輸出22mA； 9 .液位計允許大電流通過的雙繼電器或用于泵控制或警報的10、帶LCD或LED的大顯示窗，容易調整和觀察11 .先進的自箝位式配線端子，能夠保證配線不松動12 .音速不能調整， 測量更準確13 .全塑料外殼( IP68 )、耐酸堿、適應嚴酷環境的14 .級計柔性支架或法蘭安裝15，可選DC24V或AC220V供電格式。
五、性能指標: 1、變送器全長: &le； 6000mm (選購件)量測范圍: L &le； 5500mm； 安裝高度: H &le 5700mm； H &ndash； L &le； 200mm； 2、振蕩器精度±； 1.5 % (測量高度H >1000mm)±； 1.5 % (測量高度500mm &le； H &le； 1000mm； 3、輸出信號:4~20mA雙線式4、輸出負載: 90~1K&Omega； 0~500&Omega； 5、端子箱殼體保護: I P65； 6、測定介質溫度:- 20 ~ 130℃； 7 .測量介質壓力: &le； 0.6 Mpa； 8 .測定介質條件:粘度&le； 0.07PaS。 密度&ge； 0.8g /cm3； 9、浮球:標準出貨150 (指南是25 )特殊服務是什么？ 56 (導游呢？ 12) 2卡卡卡卡卡卡卡卡卡卡卡、卡卡卡、卡卡、卡、卡、艾滋病10、動作電壓: D.C 24V、5A。

六、液位計的a :頂置安裝b :側方安裝c :側方底部安裝d :支架安裝(訂購時請注明安裝形式和頸長l的值。 )對于開放或非金屬容器，可采用支架安裝方式。 開放型或非金屬容器時，可采用支架安裝方式。

七、ZW-UQD-91頂裝式浮球液位變送器安裝注意事項:一、儀表應設置在其浮球上下運動時不會造成妨礙的位置。 2 .被測介質不得含有強磁性雜質。 3、為了防止運輸時浮球在密封管上高速滑落、碰撞，測量帶脫落，儀表在出廠前用帶子將浮球固定在密封管的底部，磁鋼在密封管的頂部。 用戶在佩戴使用前要拆下帶子，使浮子上升到密封管的頂部，輕輕降低浮子，針對相應的旋轉。 4、測量儀表的拉面指示為指針式，滿度測量時的指示數字為咖喱指針方向的排列，空間測量時的指示數字為逆時針方向的排列。 5、儀表出廠時必須帶有安裝法蘭，用戶必須帶有配管法蘭。 6 .儀表的安裝位置通常選擇量程的一半。 八、操作說明:

1 .按鍵操作:

零調整鍵[Z]、調整鍵[S]、功能鍵[M]

操作內容

操作方法

備注

按鍵打開

同時按下[Z]鍵和[S]鍵5秒以上，則變為on (液晶屏顯示: OPEN )。

清零PV值

(調零)

將浮標保持為零，按下按鈕后，同時按下[Z]、[S]按鈕2秒以上，可將當前的PV值設定為0 ( LCD畫面顯示: PV=0)

當前PV值與0值的偏差超過50%FS時，PV值被清零而無效( LCD畫面顯示: PVER )

4mA點活動遷移

鍵調零:將浮子調零，按[Z]鍵2秒鐘，變送器輸出4mA的電流，調零操作完成。 ( LCD畫面顯示: LSET )

20mA點活動遷移

鑰匙全:將浮子置于全位置，按下[S]鍵2秒鐘，發射器輸出20mA的電流，全操作完成。 ( LCD畫面顯示: HSET )

發射器數據恢復

首先，按z鍵，接通電源，持續按z鍵5秒以上，如果在LCD畫面上顯示OK，則將發送器數據恢復到出廠狀態，如果在LCD上顯示FAIL，則表示發送器數據未備份，可以將發送器數據恢復到出廠狀態

如果在兩分鐘之內沒有按下鍵，發射器鍵將自動鎖定并且必須重新打開才能操作。 以上的操作可以通過調零鍵【z】、全調整鍵【s】來實現，雙鍵變送器板的鍵操作說明相同。 無集管即使顯示外部電流計也可調整。 2 .測量參數設定:設定測量參數時，如果持續按下功能鍵【m】，則按ZERO、SPRN、DPMP、DISP、FIX Czui的順序顯示，按下功能鍵進行確認，結束設定狀態返回顯示狀態。

顯示內容

設定內容

操作方法

0.888

ZEPO CM

設定4mA光點范圍

按z鍵選擇要修改的數字或小數點

按s鍵調整數值或小數點位置

100.00

SPRN CM

設定20mA點位范圍

同上

同上

2.000

DPMP S

設定阻尼時間

同上

同上

12.008

DISP mA

設定顯示模式

按[S]鍵選擇顯示模式(顯示液位、電流、百分比)

3.6

fix廣告

固定電流輸出

輸出畫面上顯示的電流值( 3.6、4、8、12、16、20、22.8mA )

說明:參數設定時，如果2分鐘以內沒有按下鍵，則直接返回測量模式(不保存設定數據)。

九、ZW-UQD-91頂裝式浮球液位變送器選型譜:

型號

代碼

說明

ZW-UQD-91戰斗機

-□

-□

-□

□

□

□

浮球液位寄存器(中偉)

量程( mm )

檔位500mm

介質密度

kg/m3

密度>0.7

安裝方法

-0

托架安裝

-1

DN80 PN0.6

-2

DN100 PN0.6

-T

特別說明

材質

1

304

2

316

3

PP (常壓)

輸出信號

1

電流4~20mA輸出24VDC供電

t.t

特殊要求

顯示方法

n

無現場顯示功能

LED

帶現場顯示功能

ZW-UQD-91頂裝式浮球液位變送器選型例說明:頂浮液位寄存器ZW-UQD-91-2000111LED (頸長: 100mm )為頂置式，范圍為2000mm，頸長100mm的磁浮液位，DN80法蘭安裝304不銹鋼材質4-20mAz帶az信號輸出的24V電源現場顯示 十、設計選擇與訂單體會: 1、型號規格2 .測量范圍3 .被測介質的密度4 .工作溫度5 .工作壓力6 .可根據客戶使用情況任意定制客戶需要的長度。

以上就是ZW-UQD-91頂裝式浮球液位變送器產品的全部內容，同類產品還有：頂裝磁浮球液位計、UDZ-3D插入型磁浮球液位計、防爆浮球液位計、磁浮球液位計、其他型號液位計等，液位計廠家歡迎您來電洽談合作。
