UHC磁翻轉液位計產品介紹UHC磁反轉液位計是本公司按照原化學工業部行業標準HG/T2742-1995“磁浮式液位計技術條件”，參照HG/T21284-95“磁液位計”生產的產品。 與液面水平同步上升的浮子通過指示器上的磁反轉柱的結合反轉顯示液面水平

UHC磁翻轉液位計詳細UHC系列磁浮式液位計UHC系列磁浮式液位計型號: UHC磁反轉液位計詳細UHC磁反轉液位計一、概要UHC磁翻轉液位計本公司為原化學工業部業標準HG/T2742-1995“磁浮式液位計 與液面水平同步上升的磁流通過指示器上的磁反轉柱的結合反轉顯示液面水平，監視器不直接與容器連通，因此可以制作在防泄漏、高壓、腐蝕條件下測量的水平計。 可靠性高，安全，指示明顯，測量范圍廣，安全方便。 克服了玻璃管(板)式液位計在高低溫下容易急劇破裂、耐壓低的缺點。 本液位計在當場指示的基礎上，還可以打開下限警報和電話。 輸出4-20mA.DC標準信號，實現遠程指示控制檢測。 該液位計具有直觀明顯、安全可靠、檢測功能完善、測量范圍廣、壽命長、易于安裝維護等特點。 因此，廣泛應用于石油、化工、電力、冶金、環保等部門液位檢測與控制。

二、UHC磁翻轉液位計結構原理

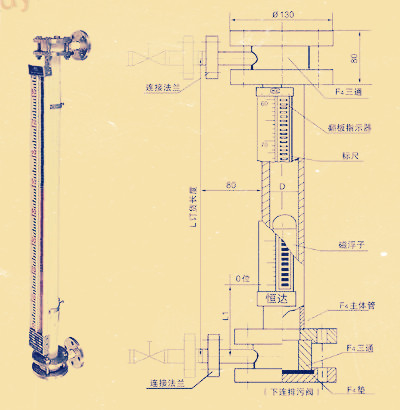

如圖1所示，本體為連通管體，通過法蘭與用戶容器相連，連通管體內有磁性浮標，隨液位的升降而升降。 管體的外面固定有由反射柱構成的指示器，反射柱由紅白兩種顏色構成，在抽液器不上升之前為白色，液位上升時磁浮上升，通過磁耦合使反射柱旋轉180度，由紅變?yōu)榧t來指示液位，指示紅、白邊界位置，即容器內的液位高度。 可在UHC磁翻轉液位計下安裝排出閥，必要時可打開排出閥去除污垢。 上方有排氣螺栓，可根據需要松開螺栓排氣。 液位計管體側可根據用戶需要安裝上下限報警器。 警報器有以下兩種。 (1)XG型報警器:報警器中，本體管內的浮子根據水平上升(下降)到報警設定點時，浮子內的磁鋼關閉單簧管發出觸點信號，浮子根據水平離開報警點時，該點信號自動被解除。 (2)XJ型報警器:報警器內置磁耦合驅動報警開關，浮子超過上下限報警點時，啟動報警開關發出信號，實現液位報警和控制。 報警開關有常開觸點和常閉觸點。 具有液位不恢復的報警信號不消失的記憶功能，在生產中的安全運行中起著非常重要的作用。 在液位計算管體的另一側，可以根據用戶的需要設置電氣遠程傳輸器，將電平的高度轉換為4-20MA.DC標準電流信號，輸出電平信號，將電平信號遠程傳輸至二次計算器，進行指示控制和檢測。 三、命名四、型號規格一、磁浮式液位計(基本型) (1)外形和連接形式: (2)主要技術參數a測量介質:液體b測量范圍: 400mm~15000mm c測量基本誤差: ±； 10mm d工作介質溫度:-50℃~110℃； 高溫50℃~300℃ e工作介質壓力: 0.1MPa~4.0MPa； f工作介質密度: 0.6g/cm3~1.7g/cm3 g工作介質粘度: ≤0.25Pas h接口法蘭規格: HG20594-97表1(3)電氣遠程傳感器的主要技術參數a測量范圍: 400mm~15000mm b基本誤差: 400mm~1000mm為± 10mm； 1000mm~15000mm為±； 1%FS c供電電源: 24V.DC±； 5% d輸出信號: (4~20)mA.DC (雙線制) e負載電阻: 600Ω f環境溫度:-25℃~+60℃g接口螺釘: M20×1.5 h接線: I防爆等級: dⅡBT4防爆證明編號: GYB03163(4)報警器主要技術參數i)XG型報警器a輸出信號:接點信號b接點容量: 24V.DC、0.5A； 220V.AC、0.2A c基本誤差: ±； 10mm d環境溫度:-25℃~+60℃ e接線:圖3 f防爆等級: DⅡBT4防爆證明編號: GYB03163ii) XJ型報警器a輸出信號:常開、常閉單極雙投觸點信號b觸點容量: 24V .DC、0.5A； 220V.AC、≤1.8A c壽命: 105次d基本誤差: ±； 10mm e環境溫度:-25℃~+60℃ f接口螺釘: M18×1.5 g接線:圖4 h防爆等級: dⅡBT4防爆證明編號: GYB031632套保溫型磁浮式液位計該液位計是在基本型的主體管外安裝保溫套而構成，使用時在套上安裝蒸汽等熱介質(例如蒸汽等熱介質) (1)主要技術參數的夾緊螺紋接頭形式1、螺釘G 1/2 2、凸緣HG20593-97 DN15、PN 0.6在表1中表示其馀參數相同的1(2)電話傳輸器的主要技術參數相同的1(3)報警器的主要技術參數相同的1

3全模式( PVC )磁浮式液位計(耐久型) (1)外形和連接形式:圖6(2)主要技術參數a測量范圍: 400mm-6000mm B工作介質溫度:-40℃~+60℃； c工作介質壓力: <； 1.25MPa D接口法蘭: HG20593-97:DN15，PN1.0是1(3)電氣遠程傳輸器的主要技術參數和1(4)報警器的主要技術參數和14鋼塑性復合型磁浮式液位計(強耐腐型) (1)外形和連接形式:圖7(2)的主要技術參數a測量范圍: 40 c工作介質壓力:0.1MPa-0.6MPa D接口法蘭: HG20594-97: DN25，PN1.0為表1中其馀參數相同的1(3)電話變送器的主要技術參數相同的1(4)報警器的主要技術參數相同的13頂型磁浮式水平 c工作介質壓力:≤1.6Mpa D接口凸緣: Hg 20593-97 :參照dn 100、PN1.6表1，其他參數與1(3)電氣遠程傳輸器的主要技術參數相同，為1(4)報警器的主要技術參數相同，為15， 安裝使用和維護a .安裝時應垂直安裝液位計，以防止液位計筒體內發生鐵屑、濺射等異物進入。 ( 30°)

b .請?jiān)谝何挥?jì)和容器之間設置截止閥，清洗時關閉液體，使液位計周?chē)辉试S強磁場，以免影響正常動作。 c .UHC磁翻轉液位計安裝完成后，可能翻轉柱子是花的，或者在使用中由于液面水平的急劇變化等其他原因各個柱子不翻轉的情況下，用磁鐵鋼算出比較正的值，使零(液面水平)以上變白。 d .使用液位計時，請先打開上面的閥門，然后慢慢打開下面的閥門，以防止磁懸浮子急劇上升而翻倒。 e .使用過程中請定期進行清洗，去除筒體內的臟污雜質。 對于f.3.5米以上的液位計，應考慮增加中間加強支撐耳，提高強度和穩定性. g .液位計在使用過程中發現零件損壞時，與本公司直接聯系，本公司備有客戶訂購產品的文件，可以及時解決。 六、UHC磁翻轉液位計訂貨須知1 .選擇和訂貨時，請正確記載產品名稱的各技術參數，并記載測量介質名稱。 2 .如因用戶的特殊需求而與上述產品型號不符，請注明您的特殊技術要求或者人(信)和本公司相關責任部門特別訂購。

以上就是UHC磁翻轉液位計產品的全部?jī)?nèi)容，同類產品還有：磁翻轉液位計、UHZ-300系列磁翻轉液位計、不銹鋼襯四氟磁翻轉液位計、UHC-C-F型玻璃鋼防腐式磁翻轉液位計、UHC-C-F-U型UPVC防腐式磁翻轉液位計、UHC-C-F-C型內襯套式防腐式磁翻轉液位計、UHC-C-G型高溫式磁翻轉液位計、UHC-C-S型防霜式磁翻轉液位計、UHC-D型頂裝式磁翻轉液位計、UHC-D-Y型頂裝遠傳式磁翻轉液位計、磁翻轉液位計、其他型號液位計等，液位計廠家歡迎您來電洽談合作。
