本液位计产品概要品牌其他品牌测量范围0~15m (根据实测范围选定) m分辨率1mmmm动作频率±； 0.3Hz应用领域石油化学食品矿物钢铁电力工作压力4大气压以下MPa介质温度-20℃ ~ +60℃℃响应时间2s产地国产加工指令分离式超声波液位计的原理是通过测定超声波脉冲发生后返回所需的时间，用于罐体、池、水库的液位和体积的测定，也用于明渠的流量的测定

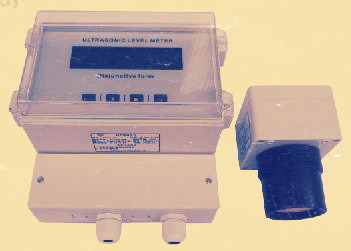

分体式超声波液位计详情

1 .分体式超声波液位计的概要

衷心感谢您选择本公司的产品

本仪表包括多项技术，具有安全、清洁、精度高、寿命长、稳定可靠、易于安装维护等特点，适用于酸、碱、盐、防腐、高温等多个领域。

本仪表可通过4~20mA或RS485(Modbus协议或其他自定义协议)与显示表或各种DCS系统连接，为工业自动运行提供实时液位数据。

分体式超声液位计具有以下特点

电路设计从电源部分选择高质量的电源模块，部件选择进口高稳定性和可靠性的部件，可以取代完全相同类型的海外进口仪表。

声波智能技术软件能够进行智能回声分析，不需要调试和其他特殊步骤，该技术具有动态思维、动态分析的功能。

本公司拥有的声波智能技术大幅提高了仪表的精度，液位精度达到了0.3%，能够抵抗各种干扰波。

本仪表为非接触式仪表，不与液体直接接触，故障率低。 仪表提供了各种安装方式，用户可以按照本手册进行仪表的定位。

仪表的所有输入输出线都具有防雷短路的保护功能。

2 .分体式超声波液位计技术指标

测量范围:0~15m (根据实测范围选择)

死角: 0.25m~0.6m

测距精度: ±； 0.3%FS (标准条件) *

测距分辨率:1mm

压力: 4气压以下

仪表显示:携带LCD显示液位或空间距离

模拟输出:4~20mA

数字输出: RS485、Modbus协议或自定义协议

供给电压: DC24V/AC220V，内置防雷装置

环境温度:-20℃~+60℃

保护等级: IP65

*FS :量程标准条件:室内无风环境。

3 .分体式超声波液位计仪表的安装

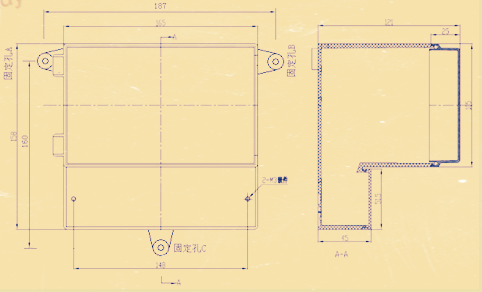

3.1仪表外形尺寸:

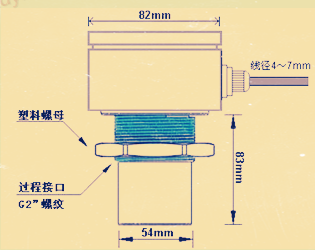

3.2探针外形尺寸(探针的尺寸根据范围而变化，如有不同，请提前通知)

3.3仪表端子台

打开下盖，就能看到仪表的接线板。 如下图所示

3.4探针端子台

如下图所示，打开探针盖后，将显示探针终端

3.5分体式超声波液位计配线说明

连接u电源AC220V或DC24V之前，请仔细检查电源电压是否正确，是否连接在适当的终端上！

uSPST1~SPST4是4路开闭量，分别与P03(Relay )菜单Relay1~Relay4对应地设置.

u型仪表需要接地时，请将4-20mA终端的-端或XPS终端的t型端接地

uXPS是探针端子，通过4芯屏蔽线与探针端子连接

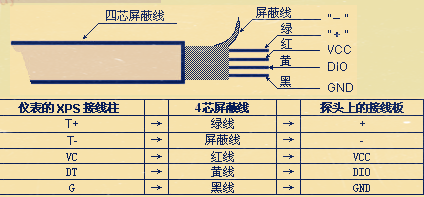

4芯屏蔽线的连接方式如下图所示

注:探针电缆必须使用屏蔽电缆(例如RVVP屏蔽电缆)，其中屏蔽线必须连接到XPS的-端

以上就是分体式超声波液位计JZY-CSB-420产品的全部内容，同类产品还有：超声波液位差计、手持式超声波液位计、DCFC水池液位超声波液位计、防腐蚀超声波液位计、便携式超声波液位计、一体式超声波液位计、一体式超声波液位计厂家、其他型号液位计等，液位计厂家欢迎您来电洽谈合作。
