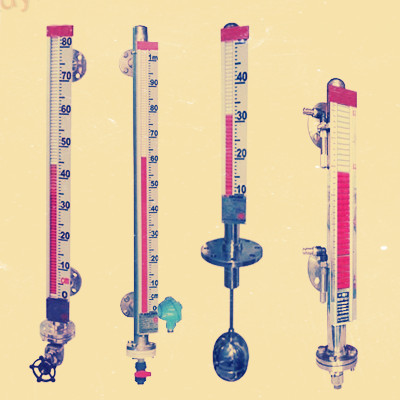

UHZ耐酸堿磁翻板液位計產品介紹酸堿磁反轉板液位計可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位的測定。 該系列液位計可高密封，適用于防泄漏和高溫高壓耐腐蝕的場合。 彌補玻璃板(管)液位計指示分辨率差、易破裂等缺陷，全過程測量無死角，清晰、測量范圍廣

UHZ耐酸堿磁翻板液位計的詳細信息耐堿磁翻板液位計的概要磁翻板液位計可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質液位的測量。 該系列液位計可高密封，適用于防泄漏和高溫高壓耐腐蝕的場合。 玻璃板(管)液位計的指示分辨率差，彌補了易碎等缺陷，顯示了全過程的測量沒有死角，清晰、測量范圍廣。 磁盤液位計的部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti襯底PTFE (聚四氟乙烯)、PVC、PP等材料和進口部件，具有優異的可靠性和耐腐蝕性。

UHZ耐酸堿磁翻板液位計介紹磁反演板液位計具體基于不同的工作環境，生產了適應各種環境及各種材料的液位計。 其中包括液壓液位計、UHZ-F防腐蝕型磁翻轉板位計、保溫套翻轉板位計、高溫高壓磁翻轉柱位計、UHZ頂安裝型磁浮位計、HG5-1玻璃板位計、HG5-2防霜位計、HG5玻璃管式位計、UNS(UGS )

耐酸堿磁反演板液位計原理磁反演板液位計(也稱磁浮液位計)是基于浮力原理和磁耦合作用開發的。 當被測量容器的液位上升時，液位計主體管的磁性浮子也上升，浮子內的*磁性鋼通過磁耦合傳遞到磁反轉柱顯示器，使紅、白反轉柱旋轉180°，液位上升時反轉柱從白色變成紅色，液位下降時反轉柱從紅色變成白色，指針的紅白邊界變成容器內部液位的實際

由于二鄰接指示板的軸向間距為10mm，因此液位指示誤差為±； 十毫米。

使用磁反轉板液位計，可直接觀察各種容器內的介質的液位高度。 適合石油、化工等工業領域的水平指示，該液位計結構簡單，觀察直觀，清晰，無堵塞，無泄漏，安裝方便，維修方便。 安裝在玻璃板液位計上下端的凸緣與容器連接，構成歧管，通過玻璃板可以直接觀察容器內液位的實際高度。 上下閥門安裝有安全鋼球，玻璃意外損壞時，鋼球會被容器內壓自動密封，防止容器內的液體溢出，確保作業人員的安全。

磁盤液位計太長怎么辦？

超過一定長度的情況下，增加中間加強凸緣和隆起，提高強度，克服自重所需的磁反轉板液位計的設置位置，在具備避開材料介質的進出口，避免材料流體局部區域的急速變化，影響液位測量的準確性的遠傳輔助計時， 遠程輔助計量器零應當處于與水平計量器零的指示相同的水平線上的遠程輔助計量器與顯示計量器或工作裝置的連接zui必須單獨通過保護管來鋪設，或者使優選的用屏蔽雙芯線纜來鋪設的遠程輔助計量器與水平計量器主導管緊密接觸，并用不銹鋼制的抱頭來固定 遠程傳輸輔助儀表上的感應面對主導管應緊貼端子箱的配線孔鋪設后，要求密封良好，以免雨水、濕氣等侵入，遠程傳輸輔助儀表不能正常工作，端子箱在檢查和調整完畢后必須立即關閉。

如果導磁體不接近安裝主體的周圍，就不能直接影響液位計f的可靠動作。 為了在運輸過程中不損壞浮子單元，在出廠前將浮子單元取出液位計主體外，液位計安裝完畢后，打開底部的排出凸緣，將浮子單元再次放入主體的管內，注意不要使浮子單元的重量側朝上翻轉

磁翻轉板液位計的測量方式與故障診斷

測量液體時，采用頂裝載或旁通管側安裝方式。 在磁反柱本體之外安裝反柱液位顯示器、液位開關及液位寄存器。 磁性單元放置在浮球的內部，或者通過頂針與浮球連接，浮球根據液位改變磁性單元時，反轉磁性塊(磁反轉板)的傳感器開關在對應的液位點動作，同時液位傳感器在浮子的磁力作用下，產生標準的變化阻力

UHZ耐酸堿磁翻板液位計特點:

1、適用范圍廣，安裝形式多樣，適用于任何介質液位、界面的測量。

2 .被測介質與指示結構完全隔離，密封性能好，適用于防泄漏、高壓、高溫、腐蝕條件下的液位測量，可靠性高。

3、現場指示、遠距離傳輸、報警控制可以一體自由調整，功能齊全的2色指示帶夜光，連續直觀，明顯，測量范圍廣，觀察方向可以任意改變。

4 .抗振性能好，液位變動大時可應對的結構簡單，安裝簡單，維護費用低。

5 .擁有美麗的磁鋼補償器，現場隨意調整技術參數。

測量范圍:

150~8000mmm可逐步制造中心距離超過8000m或在遠程傳輸條件下不得超過長度的液位計。 工作壓力:0.6 1.0； 2.5； 4.0； 6.4； 10Mpa

工作溫度:

F :120℃； G:200℃； H:450℃

精度: ±； 10毫米

介質密度:0.5~2.0g/cm3

介質密度差: &ge； 150kg/m3(測量界位)

環境振動:頻率&le； 25Hz振幅&le； 0.5mm

跟蹤速度: &le； 0.08米/秒

介質粘度: &le； 0.4Pa.s，對于粘度高的介質或測定溫度低時容易結晶化的介質，可以選擇加熱套型液位計。

工藝連接:旁通側面安裝法蘭: DN25、PN1.0或PN1.6、PN2.5、PN4.0、PN6.4、PN10。

開關選項:可選擇正常型、防爆型

發射器選項:選擇單簧管液位變送器，選擇磁致伸縮液位變送器，選擇全智能帶指示器液位變送器

爆震壓力法

機器運轉時常遇到不好的現象，這種現象大多是接觸不良或焊接造成的。 在這種情況下可以采用敲擊和手推法。

所謂&ldquo； 命中&rdquo； 用小橡膠錘敲打可能發生故障的部位，使其正常接觸。

磁盤液位計的七個使用注意事項

的對超過一定長度(普通型>； 3米，防腐型>； 兩米)的液位計。

2 .磁翻轉板液位計的設置位置應避開材料介質的進出口，避免材料流體局部區域的快速變化，影響液位測量的準確性

3 .具備遠傳輔助儀表時，應:

4 .必須將遠傳輔助儀表緊貼在液位計主導管上，用不銹鋼制的抱子固定(使鐵質無效)。

5 .遠程輔助儀表上的感應面對主導管應緊密貼合

6 .調整時打開上部簧片閥，然后慢慢打開下部閥，使介質順暢地進入主導管(運轉中介質撞擊浮子，引起浮子的急劇變動，應避免顯示正確性)，觀察磁紅白球是否反轉后，下部簧片 打開排出閥，降低主導管內液位，方法操作3次，確實正常，可運行(腐蝕性等特殊液體除外)。

7 .根據介質的情況，必須不定期清洗磁反轉板液位計的主導管去除雜質

技術參數測量范圍: 300~12500mm

精度:指示±； 10毫米

測量原理:浮力原理，磁耦合傳感技術

測定介質:各種液體及腐蝕、易燃液體介質

輸出形式:現場顯示、警報、寄存器輸出

工作壓力: &le； 6.3Mpa

介質溫度: &le； 450℃

介質密度: &ge； 0.45g/cm3

介質粘度: &le； 0.15pa·； s

防爆等級: Exd Ⅱ BT6.ExiacT6

保護等級: IP66

材質:各種品牌不銹鋼、PVC等

連接方式:法蘭DN20、DN25 (松動)

安裝方式:側面安裝、頂部安裝

構造用途磁翻轉板液位計由本體、翻轉板箱(由紅、白2色磁小翻轉板構成)、浮子、法蘭蓋等構成，用于各種液體容器的液位測量。 磁盤液位計在高溫、防爆、防腐、食品飲料等場合，可用于液位的現場顯示和遠程顯示和控制。 UHZ系列磁反轉板液位計可在高密封、防泄漏和高溫、高壓、高粘度、強腐蝕條件下安全可靠地測量液位，全過程測量無死角，顯眼、讀取值直觀，測量范圍廣，結合液位警報、控制開關，可實現液位或邊界位置的上下限警報和控制 邊界位信號轉換為雙線4~20mADC標準信號，實現遠距離檢測、指示、記錄和控制。 UHZ系列磁板液位計廣泛應用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

磁盤液位計的正確組裝使用與維護

1 .不允許磁導率物質接近磁反轉板液位計主體的周圍，使金屬絲的固定無效，會影響磁反轉板液位計的正常動作

2 .用戶自行使用熱管時，必須選擇非磁導率材料，例如紫銅管等。 附著熱溫度根據介質狀況決定

3 .磁翻轉板液位計的設置應垂直，在磁翻轉板液位計和容器導管之間設置球閥，方便檢查和清洗

4 .介質內不含固體雜質和磁性物質，不要給浮子帶來阻力

5 .使用前，用補償磁鐵鋼使零以下的球變紅，其他球變白

6、打開底部法蘭，放入磁浮標(注意:重的一端有磁性的一端朝上，無法翻轉。 ]；

8 .根據媒體情況，應不定期清洗主管去除雜質

9、超過一定長度(普通型>； 3米，防腐型>； 2米)的液位計，為了提高強度，克服自己的重量，有必要增加中間加強法蘭和耳垂

10 .磁翻轉板液位計的設置位置應避開材料介質的進出口，避免材料流體局部區域的快速變化，影響液位測量的準確性

11、配備遠傳輔助儀表時，應:

(1)必須將遠傳對象儀表緊貼在液位計主導管上，用不銹鋼制的抱子固定(使鐵質無效)。

(2)、遠程輔助儀表上的感應面對主導管應緊密貼合

(3)、遠程輔助儀表零與液位計表零的指示位于同一水平線上

(4)遠程輔助儀表與顯示儀表或工作裝置之間的連接zui優選單獨通過保護管鋪設，或者用屏蔽雙芯電纜鋪設

(5)、端子箱的配線孔鋪設后，要求密封良好，以免雨水、濕氣等侵入，遠程輔助儀表不能正常工作，端子箱在檢查和調整完畢后，必須立即關閉。

選型表UHZ

磁反轉板液位計

測量樣式

25

側面安裝式

27

頂部安裝式

28

側面頂部安裝式

29

側面安裝式

26

底座式

顯示方法

1

雙嵌板式

2

單面板式

3

單夜型號

4

LED顯示型

遠傳方式

沒有省略的馀地

l

遠傳型

防爆型號

o.o

普通型

g

隔爆型

z軸

本安型

f.f

安全柵欄

液位控制

o.o

無

s

(警報)開關

產品特點1 .結構簡單易安裝2 .檢測功能齊全3 .測量范圍廣4 .新讀值直觀5 .耐腐蝕防爆結構特征磁板液位計廣泛應用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量和控制。

UHZ耐酸堿磁翻板液位計的結構特點

1 .磁翻轉板的液位計結構

液位計根據浮力原理，浮子在測量管內隨著液位的升降而上下移動，浮子內的*磁性鋼通過磁耦合作用，使紅、白反轉柱180&rsquo反轉的液面水平上升時，反轉柱從白變?yōu)榧t，下降時，反轉柱從紅變?yōu)榘祝瑢崿F(xiàn)液面水平的指示

2 .上下限開關輸出

磁浮根據液位移動，使安裝在液位計立管設定位置的簧片開關動作，實現on-off控制和警報。

水平計的電能傳得很遠

在磁翻轉板液位計上安裝變送器。 變送器由傳感器和變換器兩部分構成，磁浮上下移動，通過磁耦合作用使導管內的測量元件依次動作，得到電阻信號的變化，變換為0~10或4~20mA的標準電流信號輸出，用于連接數字顯示器和計算機。

設置維護

1、液位計的設置必須垂直，保證浮子單元在主體管內上下移動。

2 .如果導磁體不接近液位計主體的周圍，則液位計工具f的可靠操作不能被直接影響。

3、液位計安裝完成后，必須用磁鋼校正，使反轉柱一次顯示為零以下的紅色，零以上的白色。

4、液位計投入運轉時，必須使液體介質順暢地進入主體管，以免液體介質拿著浮子單元急速上升，倒柱發生故障或倒下。 發生這種現象時，液面平穩后，可用磁鋼重新校正。

6 .根據介質的情況，可定期尋找排出法蘭清洗主體管的沉淀物。

假冒的原因

1 .干擾信號太大，電路得到假信號，不是實際測量的信號

2 .液位計內部的波導管線發生故障，松動，水浸入不生銹等，信號失真

3 .波導線未正確安裝，信號傳遞失真

4 .信號處理電路故障

以上就是UHZ耐酸堿磁翻板液位計產品的全部內容，同類產品還有：高溫磁翻板液位計、保溫型磁翻板液位計、衛生型磁翻板液位計JFXB-01C21、JH-UHZ-519襯四氟磁翻板液位計、UHZ-518/517C系列側裝型磁翻板液位計、其他型號液位計等，液位計廠家歡迎您來電洽談合作。
